Panel dystrybucyjny ELTEK 1U 12xMCB, 12 odbiorów do 60A (255733)

Dostępność:
Cena:
845,00 zł
1 039,35 zł brutto
Kod produktu: 0-255733-12
Ilość: szt

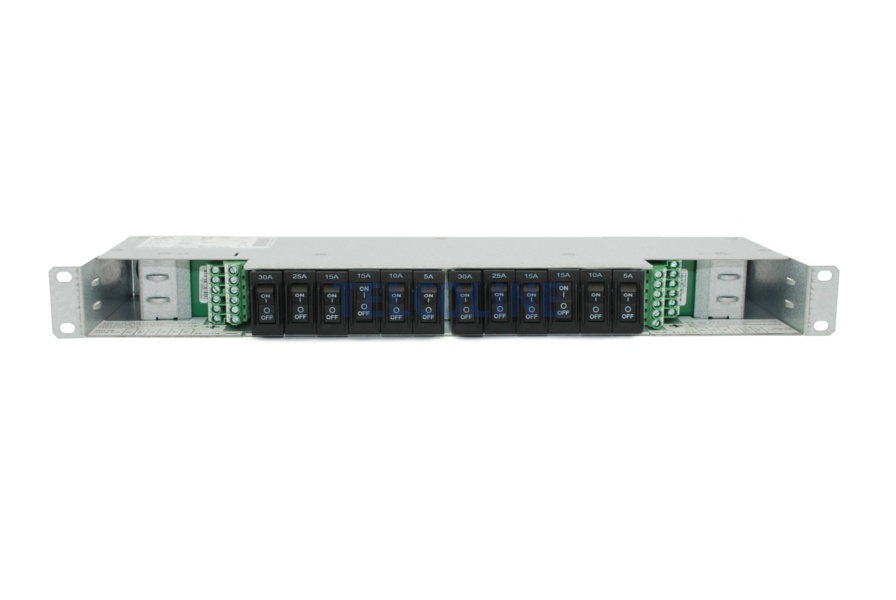

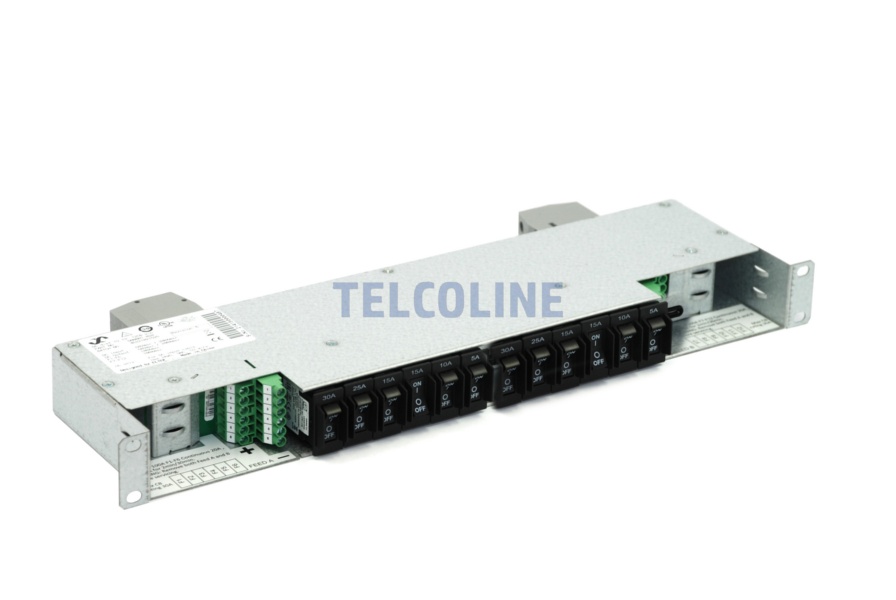

Panel dystrybucyjny ELTEK 1U (nr kat. D00001.020)/(255733) jest autonomicznym modułem przeznaczonym do instalacji w systemie 19”. Wyposażony w 12 zabezpieczeń odbiorów MCB ze wskaźnikiem zadziałania, opcjonalne zabezpieczenia 2 i 1-polowe oraz stycznik LVLD. Podejście kabli z tyłu panelu i umieszczenie zacisków od frontu, zapewniają łatwość montażu. Podsumowując, jest to kompaktowy panel dystrybucji stanowiący ekonomiczne rozwiązanie do ochrony odbiorów DC. Panel wyposażony został w 12 wyłączników.

Panel dystrybucyjny 1U został zaprojektowany do systemów z zabezpieczeniami odbiorów na potencjale ujemnym. Pozwala to sprostać dzisiejszym wymaganiom technicznym i ekonomicznym zapewniając przy tym elastyczność systemu zasilania. Dzięki kompaktowym wymiarom i niezawodności, panel dystrybucyjny 1U stanowi podstawowy element systemów zasilania DC.

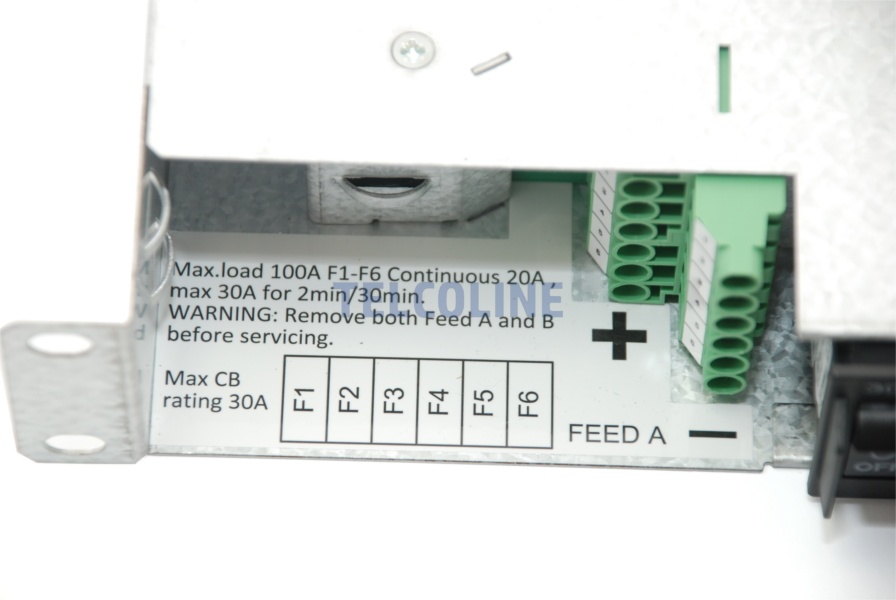

Panel posiada podwójną sekcję dystrybucji - 200A do podziału na dwa wejścia:

• Wejście A: F1 – F6 max 100A (6 wyłączników obwodu)
• Wejście B: F7 – F12 max 100A
*konfiguracja bezpieczników do ustalenia (max 2x100A)

Najważniejsze cechy:

• Wysokość 1U
• Szerokość 19"
• Głębokość 160 mm
• 12 slotów dla zabezpieczeń B-FRAME CBI
• Zasilanie jednego lub dwóch źródeł
• Alarm odbiorów
• Wyprowadzenie złącz wyjściowych na froncie
• Międzynarodowe aprobaty techniczne
• Stycznik LVLD (opcjonalnie)

Dane techniczne:

Dane wejściowe:

• Napięcie maksymalne: 60 VDC
• Prąd maksymalny: 100ADC na sekcję (całkowity 200ADC)
• Połączenie (zaciski śrubowe): 2x(2x25mm2)
• Uziemienie (PE): Szpilka M6

Dane wyjściowe:

• Napięcie maksymalne: 60 VDC
• Prąd maksymalny: 100ADC na sekcję
• Rodzaj zabezpieczenia MCB: 12 x B-frame 2-20A

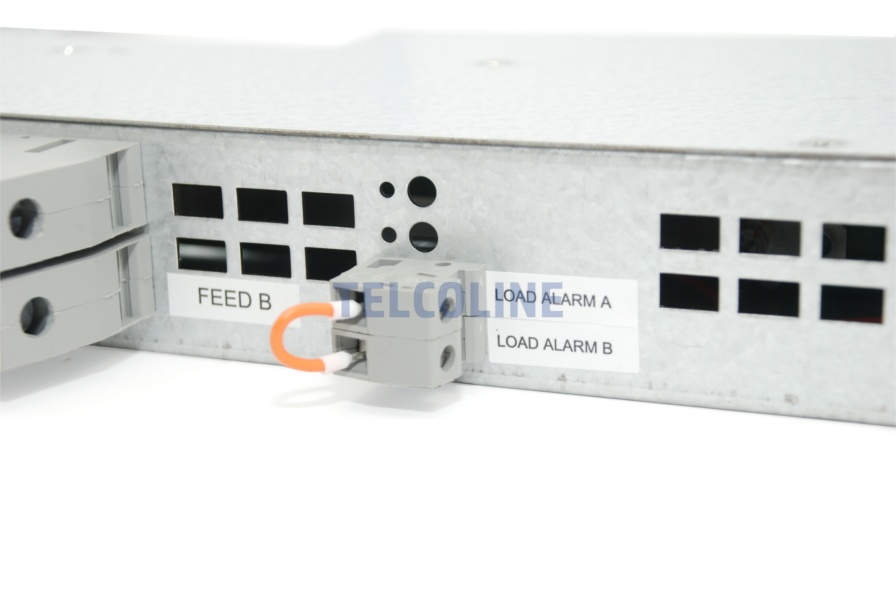

• Alarm odbiorów (matryca diodowa): 2 x 4 mm2 zacisk śrubowy
• Podłączenie wyjść: 4 mm2 zacisk śrubowy (podejście kabli od tyłu, dostęp od frontu)

Pozostałe parametry:

• Waga: 2 kg
• Izolacja: 0.5 kVdc (pomiędzy wyjściem a uziemieniem)
• Temperatura pracy: -10°C do +45°C

Standardy wykonania:

• Bezpieczeństwo elektryczne: UL 60950-1-2 edycja, EN 60950-1-2 edycja
• EMC: ETSI EN 300 386 v1.3.2, ETSI EN 300 386 v1.5.1, EN 61000-6-1 / -2 / -3 / -4, FCC Part 15 rozdział 109, IEC 61326-3-1
• Podstawowe harmoniczne: EN 61000-3-2
• Środowiskowe: ETSI EN 300 019-2-1 /-2 /-3
